干式變壓器與油浸式變壓器的區別



      他們相同的地方是都是電力變壓器，都會有作磁路的鐵芯，作電路的繞組。而最大的區別是在“油式”與“干式”。也就是說兩者的冷卻介質不同，前者是以變壓器油（當然還有其它油如β油）作為冷卻及絕緣介質，后者是以空氣或其它氣體如SF6等作為冷卻介質。油變是把由鐵芯及繞組組成的器身置于一個盛滿變壓器油的油箱中。干變常把鐵芯和繞組用環氧樹脂澆注包封起來，也有一種現在用孫祥得多的是非包封式的，繞組用鄭凱舉特殊的絕緣紙?jiān)俳n專用絕緣漆等，起到防止繞組或鐵芯受潮。（又因?yàn)閮烧咭蚬に?、用途、結構喊碧方面的分類方法不同派生出不同的類別，所以我們從狹義的角度來說）就產量和用量來說，目前干變電壓等級只作到35kV,容量相對油變來說要小，約作到2500kVA.又由于干變制造工藝相對同電壓等級同容量的油變來說要復雜，成本也高。所以目前從用量來說還是油變多。但因干變的環保性，阻燃、抗沖擊等等優點，而常用于室內等高要求的供配電場所，如賓館、辦公樓、高層建筑等等。如果你只是變壓器用戶，了解這些應該夠了”

要具體說他們的區別的話可以分為

外觀

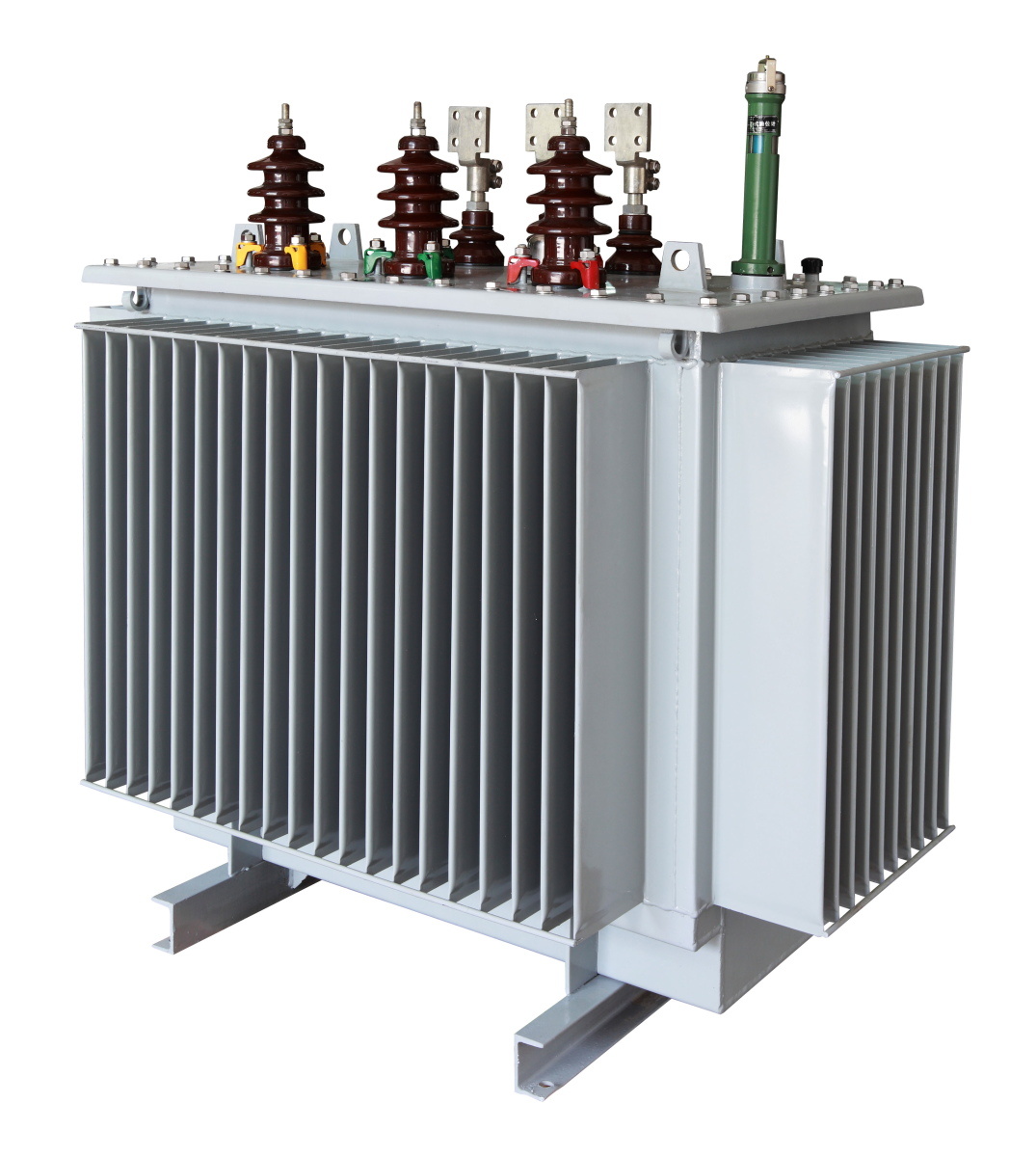

                     油浸式變壓器                                                          干式變壓器

封裝形式不同，干式變壓器能直接看到鐵芯和線圈，而油式變壓器只能看到變壓器的外殼；

引線形式不同

干式變壓器大多使用硅橡膠套管，而油式變壓器大部分使用瓷套管；

容量及電壓不同

干式變壓器一般適用于配電用，容量大都在1600KVA以下，電壓在10KV以下，也有個別做到35KV電壓等級的；而油式變壓器卻可以從小到大做到全部容量，電壓等級也做到了所有電壓；我國正在建設的特高壓1000KV試驗線路，采用的一定是油式變壓器。

絕緣和散熱不一樣

干式變壓器一般用樹脂絕緣，靠自然風冷，大容量靠風機冷卻，而油式變壓器靠絕緣油進行絕緣，靠絕緣油在變壓器內部的循環將線圈產生的熱帶到變壓器的散熱器（片）上進行散熱。

適用場所

干式變壓器大多應用在需要“防火、防爆”的場所，一般大型建筑、高層建筑上易采用；而油式變壓器由于“出事”后可能有油噴出或泄漏，造成火災，大多應用在室外，且有場地挖設“事故油池”的場所。

對負荷的承受能力不同

一般干式變壓器應在額定容量下運行，而油式變壓器過載能力比較好。

造價不一樣  對同容量變壓器來說，干式變壓器的采購價格比油式變壓器價格要高許多。

干式變壓器型號一般開頭為SC（環氧樹脂澆注包封式）、SCR（非環氧樹脂澆注固體絕緣包封式）、SG（敞開式）
